动力配电柜
文章来源:handler 时间:2015-11-11 03-21-39

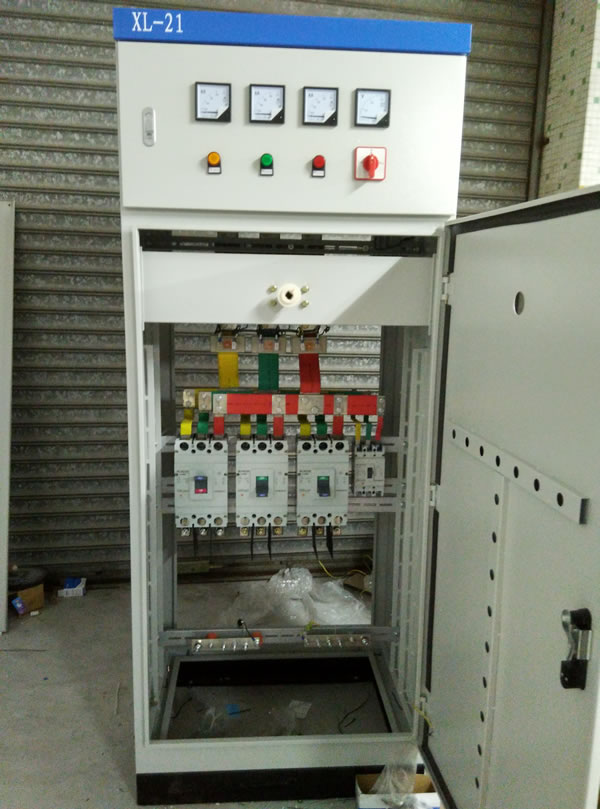

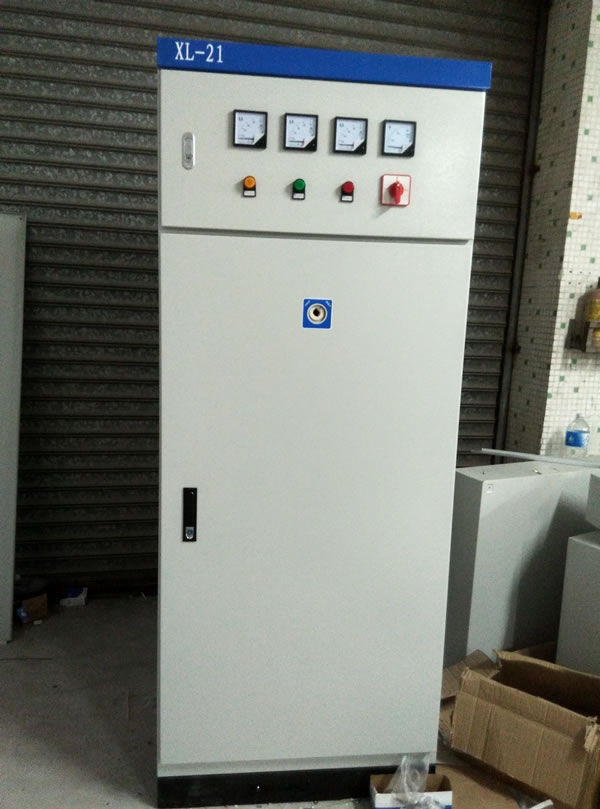

XL-21系列动力柜适合于工业与民用建筑中作交流频率为50HZ,额定电压380V及以下,三相四线、三相五线电力系统的动力配电、照明配电和电动机控制用。



XL-21系列动力配电柜产品符合1EC439-1,GB7251.1-1    997《低压成套开关设备》的标准规定。我公司生产的该项产品通过了国家3C认证。

一、 正常使用环境条件

1、 海拔高度不超过2000m。

2、 环境温度为不低于5℃~+40℃;24小时平均温度不高于35℃。

3、 相对湿度在40℃时不大于50%,在20℃允许为90%,但应考虑到由于温度的变化偶然产生的凝露。

4、 无导电尘埃及化学腐蚀性气体,无火灾、爆炸危险、无剧烈震动。

二、结构特点

1、主要功能分类:进线、馈电、电动机控制。

2、主要组成部分:柜体、柜门(可装仪表)、后封板、眉头、上进出线孔封板、母排、电器元件、母线夹板、绝缘支撑件、绝缘子、辅材等。

三、操作方式:正面操作。

四、安装方式:户内外、固定垂直安装。

五、进出线方式:动力配电柜的进出线电缆或封闭母线槽,出线位置上、下进出,并能适当调整。

六、主要结构数据

1.根据系统容量和开关大小,柜体宽度有600、700、800、1000mm四种,柜体深度有400mm一种,箱体高度有1600、1700、1800、三种。

2.产品由一个封闭的柜体构成,母线采用TMY硬铜排,水平母线置于柜顶部。

3.开关柜的保护电路由PE母排和导电的金属构件构成,N排置于柜底前部。

4.柜主构架采用角钢、冷扎板焊接而成。

5.采用喷塑作为表面防护涂层。
