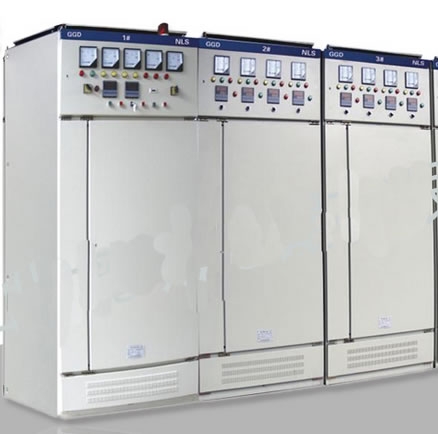

GGD型交流低压配电柜适用于发电厂、变电所、工业企业等电力用户作为交流50HZ,额定工作电压380V,额定电流至3150A的配电系统中作为动力,照明及配电设备的电能转换、分配与控制之用。该产品分断能力高,额定短时耐受电流达50KA.。线路方案灵活、组合方便、实用性强、结构新颖等特点。该产品是我国组装式、固定面板开关柜的代表产品之一。
该产品符合IEC60439《低压成套开关设备和控制设备》,GB7251《低压成套开关设备中和控制设备》等标准。
一、 产品型号及含义
二、使用环境条件
周围空气温度不高于+40℃,不低于-5℃。24h内的平均温度不得高于+35℃。
户内安装使用,使用地点的海拔不得超过2000m。
周围空气相对温度在最高温度为+40℃时不超过50%,在较低温度时允许有较大的相对温度;(例如+20℃时为90%)应考虑到由于温度的变化可能会偶然产生凝露的影响。
设备安装时与垂直面的倾斜度不超过5%。
设备应安装在无剧烈震动和冲击的地方,以及不足使电器元件受到腐蚀的场所。
用户有特殊要求时可与本公司协商解决。
三、 主要结构特点
1、 GGD型交流低压配电柜的柜体采用柜的形式,框架用8MF冷弯型钢局部焊接而成,框架零件及专用配套零件由本公司生产配套供货,以保证柜体的精度和质量。
2、 通用柜的零部件按模块原理设计,并有20模的安装孔,通用系数高。可以使工厂实现予生产。既缩短了生产制造周期,也提高了工作效率。
3、 GGD柜设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔,当柜内电元件发热时,热量上升,通过上端槽孔子排出,而冷风不断地由下端槽孔补充进柜,使密封的柜体自下而形成一个自然通风道,达到散热的目的。
4、 GGD柜按照现代工业产品造型设计的要求,采用黄金分割比的方法设计柜体和各部分的分割尺寸,使整柜美观大方。
5、 柜门用转轴式活动铰链与构架相连、安装、拆卸方便。门的折边处均嵌有一根山型橡塑条,关门时门与框架之间的嵌条有一定的压缩行程,能防止门与柜体直接碰撞,也提高了门的防护等级。
6、 柜体面漆可选用的仪表门用多股软铜线与框架相连。柜内的安装件与柜架间用滚花垫圈连接,整柜构成完整的接地保护系统。
7、 柜体面漆可选用聚脂桔形烘漆,亦可选用喷塑粉工艺处理。均具有附着力强、质感好的特点。整柜呈亚光色调,避免了眩光效应,给值班人员创造了较舒适的视觉环境。
8、 柜体的顶盖在需要时可拆除,便于现场主母线的装配和调整,柜顶的四角装有吊环、用于起吊和装运。
9、 柜体的防护等级为1P30,用户也可根据使用环境的要求在1P20-1P40之间选择。
四、 主要技术参数
型号 | 额定电压(V) | 额定电流(V) | 额定短路开断电流(KA) | 额定短时耐受电流以(KA) | 额定峰值耐受电流(KA) | |
GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
B | 600(630) | |||||
C | 400 | |||||
GGD2 | 380 | A | 1500(1600) | 30 | 30 | 63 |
B | 1000 | |||||
C | ||||||
GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
B | 2500 | |||||
C | 2000 |
产品代号 | A | B | C | D |
GGD 06 | 600 | 600 | 450 | 556 |
GGD 06A | 600 | 800 | 450 | 756 |
GGD 08 | 800 | 600 | 650 | 556 |
GGD 08A | 800 | 800 | 650 | 756 |
GGD 10 | 1000 | 600 | 850 | 556 |
GGD 10A | 1000 | 800 | 850 | 756 |
GGD 12 | 1200 | 800 | 1050 | 756 |
五、 结构及用途
GGD型有采用8MF型钢拼装和部分焊装而成,模娄孔安装,通用系数高;柜体上下设计有不同数量的散热槽孔,通风性能好;柜体采用黄金分割的方法设计外形尺寸,整体美观大方;柜门采用旋转式活动铰链与框架连接,拆卸方便。其具有分断能力高,动热稳定性好,结构新颖、合理、电气方案切合实际,系列性、适用性强,防护等级高等特点。
