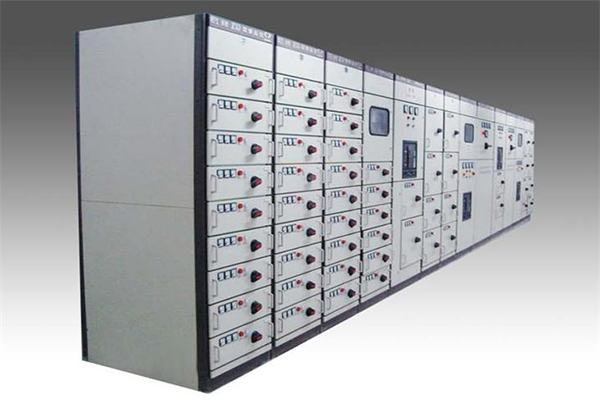

GCK(L)型低压抽出式开关柜适用于发电厂、变电站、工矿企业等电力用户用为交流50HZ，最大工作电压至660V，最大工作电流至4000A的配电系统中，作为动力配电、电动机控制等配电设备的电能转换分配控之用。

本产品具有分断能力高。动稳定性好，结构先进合理，电气方案切合实际，系列性、通用性强，各种方案单元任意组合，一台柜体所容纳的回路较多，节省占地面积，外形美观，防护等级高，安全可靠，维护方便等优点。

一、产品型号及含义

二、使用环境条件

环境温度:上限＋40℃,下发－5℃；

环境温度:日平均相对温度不大于95%，月平均相对温度不大于90%；

户内使用,使用地点的海拔不得超过2000m；

地震强度不超过8度；

无经常性的剧烈运动；

周围空气不应受腐蚀性、或稀性气体或水蒸气等明显污染。

三、结构特点

GCK开关柜的基本骨架为组合结构，全部构件均采用螺钉紧固连接组成。加上门、端板隔板、支架以及抽屉、母线等结构和电气元件组装完整的开关柜。

基本骨架采用FA28型材或KB型材（即C型材）组装而成，柜架的全部结构件均通过自攻螺钉连接，按需要加装门、面板、隔板、支架汲抽屉部件，组合成完整的开关柜。

柜体及部件安装孔按模数E=25mm变化、安装灵活、方便、实用、经济。

抽屉单元有1/2单元、200mm、300mm、400mm、500mm、600mm等系列高度，根据各回路电流等级不同所选占有抽屉单元高度，抽屉有效安装高度1800mm.

GCK开关柜的抽出功能单元（简称抽屉）采用了加工独特的推出（拉出）省力机构、结构轻、使用方便。抽屉具有良好的互换性，并具有工作位置、试验位置及公离位置的机械锁定状态，操作手柄可外加挂锁锁定。

抽屉具有良好的互换性，并具有工作位置，试验位置的机械锁定状态，操作手柄可外加挂锁锁定。

为保证有可靠的接地连续性，骨架和内部金属结构件均镀锌处理。

四、技术参数

五、外形尺寸及安装尺寸

六、结构及用途

本系列低压抽出式开关基本柜架为组合装配结构，柜架的全部件通过螺钉坚固，互相连接成基本框架。柜架采用异形钢材，三维板定位，螺栓连接，无焊接结构。柜内结构件采用镀锌处理，外部经酸洗和磷化处理，采用静电环氧粉末喷涂。本产品具有分断能力高，动热稳定性能好，结构先进、合理，电气方案切合实际，系列性，通用性强，各种方案单元任意组合，节省占地面积，外形美观，防护等级强，安全可靠，维护方便等优点。

尺寸系列（mm）
